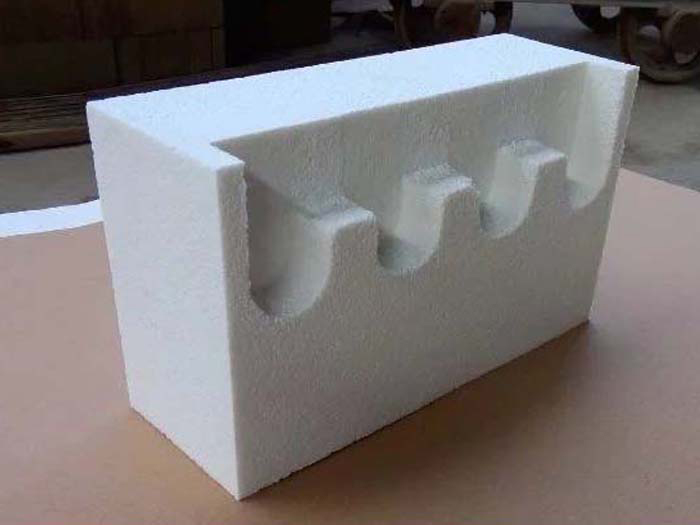

氧化鋁空心球磚：

氧化鋁空心球磚相關介紹：

氧化鋁隔熱耐火磚可以直接接觸火焰的工作層也可以用作隔熱層，被廣泛應用于陶瓷、耐火材料燒成窯、粉末冶金燒結爐、半導體元件燒成窯及有氫氣和還原氛的窯爐等。
氧化鋁空心球磚是以氧化鋁空心球作為主要原材料，制成的隔熱耐火制品。主要使用于1800°C以下的高溫工業窯爐內襯和高溫熱工設備的保溫設備隔熱層等，氧化鋁空心球磚的制作方法是通過將氧化鋁原料加入傾倒式電爐內熔化成液體，然后把爐子傾倒一定得角度使溶液從澆料槽一相應的速度流出，使液流經與流股成60°-90°的扁形噴嘴，以壓力為0.6-0.8MPa的高速氣流吹散及成氧化鋁空心球，在將氧化鋁空心球、燒結氧化鋁細粉與粘結劑按照一定比例配料、成型、干燥、燒成、制得氧化鋁空心球磚。

氧化鋁空心球磚的Al₂O₃含量不小于98%，Si O₂含量不大于0.5%，Fe₂O₃含量不大于0.2%，體積密度為1.3-1.4g/cm3,顯氣孔率為60%-70%，耐壓強度不小于9.8MPa,荷重（0.2MPa）軟化溫度不小于1700°C，熱導率為0.7-0.8W/(m.K).

氧化鋁空心球制品的理化指標：

耐火材料出現開裂、脫落、易磨損怎么辦？榮盛耐材從根源挖掘，分析出真正的原因，讓窯爐壽命運行更長！13937170928 鄭州榮盛窯爐耐火材料有限公司從事耐材生產、研發服務多年，歡迎廣大新老朋友技術交流。
