氧化鋁質隔熱耐火磚一般氧化鋁含量在65%～75%之間。礦物組成除莫來石外， 其中含氧化鋁較低者還含有少量玻璃相和方石英；含氧化鋁較高者還含有少量剛玉。 氧化鋁質隔熱耐火磚可以直接用于高溫窯爐內襯，目前已廣泛用于梭式窯、輥道窯、玻璃及石油化工窯爐的內襯。

       1.低導熱率，具有很好的隔熱保溫效果；
       2.低熱熔，由于低導熱率，莫來石系列輕質隔熱磚蓄積很少的熱能，在間歇操作中節能效果明顯； 3.雜質含量低具有非常低的鐵盒堿金屬等氧化物含量，因此，耐火度高；較高的含鋁量使其在還原氣氛下仍保持良 好的性能；
       4.熱態耐壓強度高；
       5.外觀尺寸精準，加快砌筑速度，減少耐火泥使用量，保證了砌體的強度和穩定性，從而延長襯里的壽命；
       6.可加工成特殊形狀,以減少砌磚塊數和砌縫。

       耐火度較高，可達1790℃以上。荷重軟化開始溫度1600～1700℃。常溫耐壓強度70～260MPa。抗熱震性良好。主要用于熱風爐爐頂、高爐爐身和爐底、玻璃熔窯蓄熱室、陶瓷 燒結窯、石油裂解系統死角爐襯等。

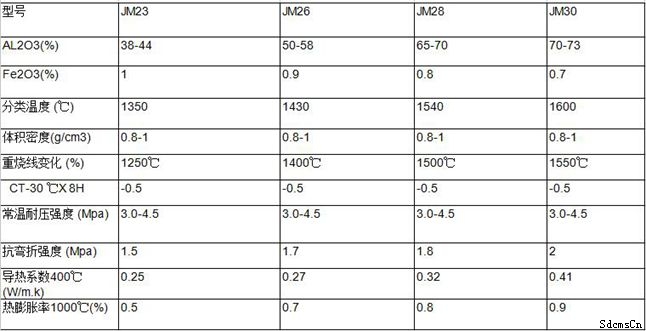

       理化指標：
