保溫磚分有粘土保溫磚，高鋁聚輕保溫磚，莫來石保溫磚，其中粘土保溫磚的使用溫度一般為700-1000度，高鋁聚輕保溫磚的正常使用溫度是1200℃，莫來石保溫磚的使用溫度為1300℃，1400℃，1500℃，保溫磚的特點是密度越小，保溫性能越強。但是同時它的耐壓強度就非常的小粘土磚保溫磚的Al2O3含量一般多在40％以上，Fe2O3含量小于2.0～2.5％。配料中熟料為65～85％，結合粘土為35～15％。將粉碎的結合粘土和磨細的熟料混磨,再與顆粒熟料一起配制成半干泥料,高壓成型,在約1400℃下燒成，性能較好。粘土磚在高溫下呈弱酸性。

       粘土質隔熱耐火磚應用范圍廣泛，多用在熱工設備和工業窯爐的隔熱層，可用于無強烈高溫熔融物料侵蝕及沖刷作用的部位，有的與火焰直接接觸的表面涂上一層耐火涂層，減輕被爐渣浸蝕和爐氣煙塵沖刷，減少損毀。制品的工作溫度不超過重燒線變化的試驗溫度。還具有耐壓強度高、導熱系數低等特點，使用后，可減少爐墻的熱容量、提高窯爐的熱效率。適用于砌筑工業窯爐以及其它熱工窯爐以及其它熱工設備的隔熱層及爐內襯。

      磚型：

      1.普型：不多于四個量尺，外形尺寸比例不大于1:4，不帶凹角（包括圓弧狀凹角，下同）溝槽，圓弧和孔眼，體積在1000～2000cm3。

      2.異型：外形尺寸比例不大于1:5，不多于一個凹角，一個溝槽，一個圓弧，一個孔眼和一個50℃～70℃的角，體積在1000～3000cm3。

      3.特型：外形尺寸比例不大于1:6，不多于三個凹角，三個溝槽，三個圓弧，三個孔眼和一個30℃～50℃的角，體積在1000～5000cm3。

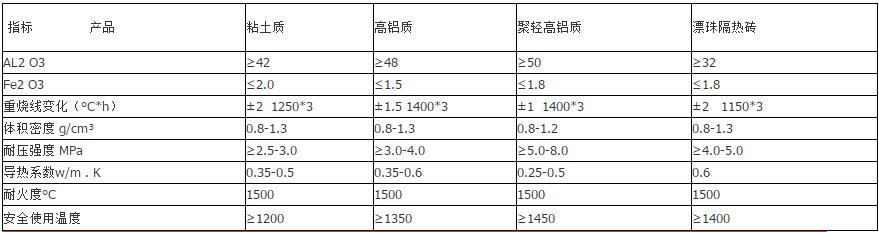

      理化指標：
