產(chǎn)品中心PRODUCTS
服務(wù)熱線
正文
當(dāng)前位置：首頁 > 新聞中心 > 產(chǎn)品知識 > 正文剛玉莫來石磚和高鋁磚主要區(qū)別是晶相，外觀顏色有些區(qū)別，主要還是看原料配比，下面請看詳細(xì)介紹。
剛玉莫來石磚
剛玉-莫來石磚是指由剛玉和莫來石主結(jié)晶構(gòu)成的高鋁耐火產(chǎn)品，采用高純度或比較純凈的原料制成的耐火產(chǎn)品。其中低熔點氧化物雜質(zhì)的存在會降低其高溫性能。以工業(yè)氧化鋁粉和純粘土、鋁礬或硅為原料合成的純莫來石原料，特別是堿性金屬氧化物的含量應(yīng)盡量低。以莫來石順顆粒料為骨料制成的產(chǎn)品具有很好的抗熱震性，但是抗侵蝕性稍差，以剛玉砂為骨料的產(chǎn)品具有很好的抗腐蝕性，但是抗熱震性稍差。

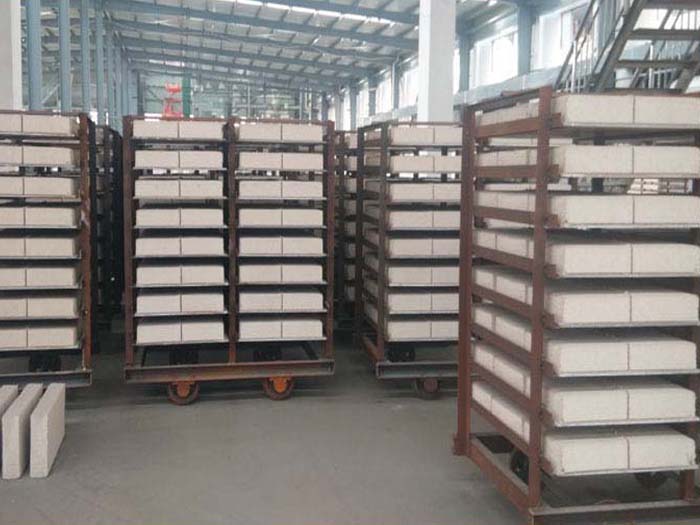

剛玉莫來石磚坯體用300t摩擦壓力機成型，坯體密度為2.7g/cm3.坯體在隧道干燥器內(nèi)干燥。入口溫度為40~50℃，高干燥溫度為130℃，干燥時間為48小時，坯體水分不超過1.5%。產(chǎn)品在隧道窯內(nèi)燒制，燒制溫度為1550℃，保溫時間為10h。
具有較好的高溫強度、耐高溫蠕變性、耐熱震性和耐侵蝕性。典型的剛玉莫來石磚的理化性能為Al2O3>85%、Fe2O30.45%、顯氣孔率19%、常溫抗壓強度55MPa荷載軟化溫度1700℃以上、加熱線變化(1600℃、3h)-0.1%。
高鋁磚
三氧化二鋁含量為48%至85%，可分為特殊、一級、二級、三級等，F(xiàn)e2O30.45%，顯氣孔率為19%，常溫抗壓強度超過55MPa荷載軟化溫度超過1700℃，加熱線變化(1600℃、3h)-0.1%，耐熱震性(1100℃水冷)超過30次。該產(chǎn)品以高鋁明礬熟料為主要原料，軟粘土和廢漿紙液為結(jié)合劑，多級粒子配合的泥料由高壓成型、干燥、高溫?zé)贫伞?/div>
一級高鋁磚和二級高鋁磚的坯料高度-一般不超過750mm，倒煙窯燒成溫度在1440~1460℃之間，保溫40~48h，隧道窯燒成溫度-一般為1540~1580℃。三等高鋁磚坯高1000mm，倒煙窯燒溫1380~1420℃，保溫24~32h，隧道窯燒溫1430~1460℃。
85%、Fe2O30.45%、顯氣孔率19%、常溫抗壓強度超過55MPa荷載軟化溫度超過1700℃、加熱線變化(1600℃、3h)-0.1%。
高鋁磚的性能
高鋁磚與粘土耐火磚相比，具有耐火性和荷載軟化溫度的優(yōu)點，隨著Al2O3含量的增加，耐渣性能顯著提高。具體來說，高鋁磚具有以下性能。
1.耐火性。
高鋁合金磚的耐火粘土耐火磚和半硅磚的耐火性高，達(dá)到1750~1790℃，屬于高級耐火材料。耐火性主要受Al2O3含量和種類和數(shù)量的影響，耐火性隨著含量的增加而提高。
2.荷重軟化溫度。
高鋁磚中Al2O3高，雜質(zhì)少，容易熔化的玻璃體少，荷載軟化溫度高于粘土磚，但由于莫來石結(jié)晶沒有形成網(wǎng)狀組織，荷載軟化溫度還不高。
3.熱傳導(dǎo)性。
高鋁磚比粘土磚具有更好的熱傳導(dǎo)性能。原因是高鋁磚中導(dǎo)熱能力低的玻璃較少，導(dǎo)熱能力好的莫來石和剛玉晶體數(shù)量增加，產(chǎn)品導(dǎo)熱能力提高。
4.耐熱振動的穩(wěn)定性。
高鋁磚的耐熱震性介于粘土耐火磚和硅磚之間。850℃的水冷循環(huán)只有3~5次。這主要是因為剛玉的熱膨脹性高于石頭，沒有晶狀轉(zhuǎn)換。目前，從改善產(chǎn)品粒子結(jié)構(gòu)，降低細(xì)粉材料的含量，提高熟材臨界粒度尺寸和粒子等級，提高產(chǎn)品的耐熱振動穩(wěn)定性能。
5.耐渣性。
高鋁磚中A1203多，接近中性耐火材料，能抵抗酸渣和堿渣的侵蝕，其中含有SiO2，因此耐堿渣的能力比耐酸渣的能力弱。另外，耐火高鋁磚的耐渣性與產(chǎn)品在渣滓中的穩(wěn)定性有關(guān)。一般來說，經(jīng)過高壓成型和高溫?zé)桑瑲饪茁实偷漠a(chǎn)品具有較高的耐渣性。
剛玉莫來石磚和高鋁磚的區(qū)別？
剛玉莫來石磚理化指標(biāo)
高鋁磚理化指標(biāo)
耐火材料出現(xiàn)開裂、脫落、易磨損怎么辦？想要徹底解決問題，需要從根源挖掘，分析出真正的原因，榮盛耐材從事耐材生產(chǎn)、研發(fā)服務(wù)多年，能解決高溫窯爐內(nèi)襯的各種疑難問題，歡迎廣大新老朋友咨詢及技術(shù)交流。
新聞推薦
鄭州榮盛窯爐耐火材料有限公司，專業(yè)的耐材生產(chǎn)廠家，提供定形及不定形耐火材料定制、施工服務(wù)，耐材加施工質(zhì)量更可靠！歡迎咨詢。
亚洲福利电影一区二区?|
亚洲av无码一区二区三区不卡|
波多野结衣被绝伦强在线观看|
国产亚洲情侣一区二区无|
黄床大片30分钟免费看|
国产美女口爆吞精普通话
|
扒开女人双腿猛进猛出免费视频
|
欧美性色欧美a在线播放|
亚洲欧美一区二区三区|
欧美肥老太肥506070|
免费无码午夜福利片69|
秋霞免费一级毛片|
免费无码又爽又刺激网站|
永久看一二三四线|
免费h黄肉动漫在线观看|
欧美色欧美亚洲高清在线视频|
亚洲熟妇无码久久精品|
最近高清中文在线国语字幕|
亚欧免费无码aⅴ在线观看|
春色www在线视频观看|
亚洲午夜久久久久妓女影院|
日韩欧美视频二区|
亚洲av永久无码精品水牛影视|
日本又粗又长一进一出抽搐|
久久精品电影免费动漫|
日本边添边摸边做边爱喷水|
久久亚洲AV午夜福利精品一区|
日本成人不卡视频|
久久丝袜精品综合网站|
拔擦拔擦8x华人免费久久|
中文字幕久精品免费视频|
成年人网站免费视频|
久久99精品久久水蜜桃|
成全视频在线观看在线播放高清|
东北美女野外bbwbbw免费|
少妇高潮太爽了在线观看|
中文字幕人妻偷伦在线视频|
少妇丰满爆乳被呻吟进入|
中国一级片在线观看|
在免费jizzjizz在线播|
99视频都是精品热在线播放|
在線咨詢(7*24)
電話咨詢
