耐火磚和保溫磚的特點不同。

就耐火磚和隔熱磚的性能而言，我們肯定會認為耐火磚是針對耐火的，而隔熱磚則更注重隔熱性能。而且更具體的我們還是從下面的參數來了解。

推薦保溫性，保溫磚的導熱系數一般在0.2-0.4(平均溫度350±25℃)w/m.k，而耐火磚的導熱系數一般在1.0(平均溫度350±25℃)w/m.k以上，可以得出保溫磚的保溫性比耐火磚好得多。耐火保溫磚的耐火性一般在1400度以下，耐火磚的耐火性在1400度以上。密度保溫磚一般為輕質保溫材料，密度一般為0.8-1.0g/cm3，耐火磚密度基本在2.0g/cm3以上。

保溫磚的主要功能是保溫，減少熱量損失。耐火磚主要用于火焰的烘烤。保溫磚一般不直接接觸火焰，耐火磚一般直接接觸火焰。無論是耐火磚還是保溫磚，都有自己的優勢，不同的位置會使用不同的材料。

隔熱耐火磚的生產技術

保溫耐火磚具有耐酸堿氣氛、抗還愿能力強、抗熱震性能好等特點。現將介紹氧化鋁保溫耐火磚的生產工藝。

如下:

1.原料和添加劑。以電熔剛玉、燒結氧化鋁、工業氧化鋁為主要原料，以聚苯乙烯球為燒結添加劑，硅石或其他材料為體積穩定劑，常溫高溫結合，添加劑為結合劑。

二、配料、混合和成型。配料根據產品的體積密度及其理化性能要求，確定各種材料的添加量。混合訓練機或泥漿攪拌機的進料順序為:聚苯乙烯球→部分結合劑和水→粉末→結合劑。成型采用產品尺寸。

易于掌握，不易產生彈性后效的振動成形和其他方法，或者用泥漿澆注成形。

第三，干燥和燒制。干燥時，由于聚苯乙烯球在90~110℃的體積急劇增加，然后液化、汽化和氧化消失，大多數制造商在生產前膨化聚苯乙烯球，因此干燥溫度不應過高或過急，干燥后的磚坯應殘留。

馀水分要求在2%以下。窯采用側碼，燒成時低溫階段應注意燒失物體積的變化，根據產品體積密度和理化指標確定高燒成溫度，一般在1600℃以上，比致密耐火磚燒成制度快。

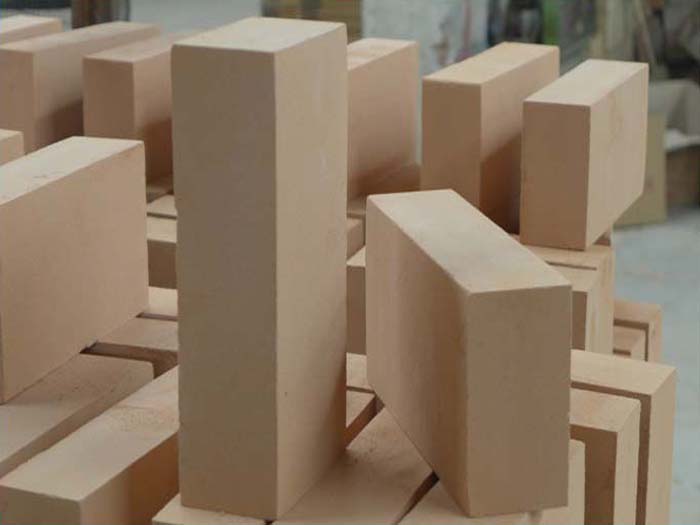

輕質耐火磚的用途和特點

為減少工業窯爐砌筑過程中的蓄熱損失和爐體表面散熱損失，窯爐外層均采用輕質耐火磚作保溫層，一般輕質耐火磚具有密度小、孔隙率高、導熱性小、保溫性能好、耐壓強度高等特點，輕質耐火磚作為爐體結構材料，可節約燃料消耗；同時，由于窯爐能迅速升溫冷卻，可提高設備生產效率；也可減輕爐體重量，簡化窯爐結構，提高產品質量，降低環境溫度，改善工況。

需要特別注意的是，輕質耐火磚氣孔率大，組織疏松，不能直接接觸熔渣和液體金屬；機械強度低，不能用于承重結構；耐磨性差，不適合接觸爐料，磨損嚴重的部位。輕質耐火磚一般按原材料成分和體積密度分類；同一種輕質耐火材料可分為0.8、1.0、1.2等。輕質磚還包括氧化鋁空心球磚、輕質硅磚、聚輕高鋁、莫來石保溫磚等。
