輕質耐火磚，保溫磚、隔熱磚，是屬于系列產品，和重質磚對應的就是輕質磚。

輕質粘土保溫磚

與一般耐火磚相比，輕保溫耐火磚重量輕，內部均勻布置孔隙小，孔隙率高。因此，可以保證爐墻散熱少，燃料成本會相應降低，輕磚也意味著蓄熱量小，加熱冷卻速度快，允許加快周期性操作。輕保溫耐火磚適用于900℃～1650℃溫度范圍。

輕質高鋁磚

輕質高鋁磚是熱工爐上重要的隔熱材料。合理制造和選擇輕質高鋁磚，合理利用能源.正確執行我國能源政策具有重要意義。在各種輕質保溫材料中，輕質高鋁磚具有較高的耐火性.容量小；原料豐富，耐火磚價格便宜，是理想的保溫材料。根據不同的制造工藝，輕質高鋁磚可以通過泡沫或添加人物制成。

輕質莫來石磚

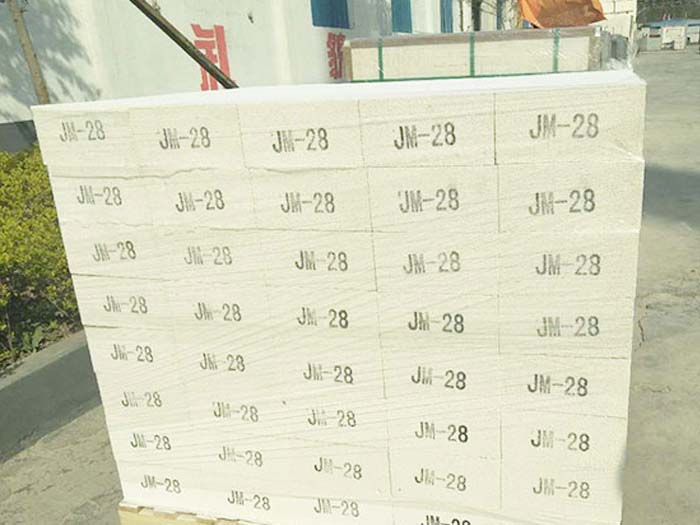

按牌號分為JM23.JM26.JM28.JM根據使用溫度的不同，主要分為1350莫來石磚.1450莫來石磚.1550莫來石磚等。輕質莫來石磚的性能及其應用:耐火性高，可達1790℃以上。荷重軟化開始溫度為1600~1700℃。常溫耐壓強度1.5-4.5MPa。耐熱性好。有兩種類型：燒結莫來石磚和電熔莫來石磚。燒結莫來石磚以高鋁土礦熟料為主要原料，加入少量粘土或生土礦作為粘合劑.燒制而成。電熔莫來石磚由高礬土制成。.以工業氧化鋁和耐火粘土為原料，加入木炭或焦炭顆粒作為還原劑，成型后采用還原電熔法。

輕質硅藻土磚

以天然多孔硅藻土為原料制成的輕質磚。天然硅藻土是藻類有機物腐爛后形成的軟多孔礦物。主要成分為二：氧化硅（73%~95%），具有良好的隔熱性能。在硅藻土中加入少量粘土和可燃材料，經潤濕混合。成型和燃燒，制成不同形狀的產品。格子形狀的復雜性分為標準類型.普型.根據體積密度，異型和特型分為六種。體積密度范圍：0.4～1.0／cm3，300℃導熱系數為0.13～0.21w／m.K，常溫耐壓強度0.6～2.5MPa，耐火溫度達1280℃，使用溫度900～1000℃。用作工業窯.保溫設備和管道.保溫材料。

輕質硅磚

硅保溫耐火磚通常稱為輕質硅磚，主要以細硅為原料，其臨界粒度通常不超過1mm，而其中小于0.5mm顆粒不少于90%。

在制造輕質硅磚的泥漿中，一般摻入35-45%無煙煤或約30%焦炭作為可燃添加劑，粒度小于1mm。泥漿中的粘合劑.礦化劑的選擇和添加量與制造硅磚基本相同。

輕質硅磚的耐火性與成分相同的普通硅磚沒有太大區別。為什么耐壓強度是因為氣孔多.抗渣性.耐腐蝕性不如普通硅磚。

輕質硅磚的使用溫度不超過1550℃，不直接接觸高溫熔融材料，不直接受侵蝕性氣體的影響。

輕質硅磚按用途分為一種.二級。一級產品用于軋鋼加熱爐頂、耐火磚工業燃燒或窯頂，可直接接觸火焰，二級產品用于工業熱工設備隔墻。

輕質保溫磚的施工方法

輕質保溫磚的砌筑是一項細致的工程。為了滿足施工過程中各環節的質量要求，必須嚴格注意精細施工.經常檢查。以下是窯墻及窯頂保溫層的相關施工方法，供參考。

保溫磚砌筑。保溫墻的高度.厚度和總長度必須符合設計圖紙的規定。其砌筑方法與粘土耐火磚相同，采用耐火泥砌筑。砌體應保證砂漿飽滿，砂漿飽滿度應達到95%以上。砌磚時嚴禁用錘子敲磚，用橡膠錘輕輕敲磚表面矯正。嚴禁用灰刀直接切磚，切割機切割整齊。為避免保溫磚與窯內明火直接接觸，觀察孔周圍可采用耐火磚砌筑，保溫墻、保溫棉、外墻搭接磚也采用粘土耐火磚砌筑。
