建筑墻體用的保溫材料是比較普通的保溫隔熱產(chǎn)品，對(duì)于溫度沒有過高的要求，窯爐用的材料溫度就比較高了，幾百度至一千多度，溫度、材質(zhì)和價(jià)格是比較大的區(qū)別。

墻體節(jié)能保溫材料包括有機(jī)類（如苯板、聚苯板、擠塑板、聚苯乙烯泡沫板、硬質(zhì)泡沫聚氨酯、聚碳酸酯及酚醛等）、無機(jī)類（如珍珠巖水泥板、泡沫水泥板、復(fù)合硅酸鹽、巖棉、蒸壓砂加氣混凝土砌塊、傳統(tǒng)保溫砂漿等）和復(fù)合材料類（如金屬夾芯板、芯材為聚苯、玻化微珠、聚苯顆粒等），保溫防裂材料：（電焊網(wǎng)、熱鍍鋅鋼絲網(wǎng)、網(wǎng)格布）。

窯爐保溫材料有硅酸鋁纖維毯、氈、棉、纖維模塊、輕質(zhì)保溫磚等等，可以根據(jù)溫度選擇800至1100，1300度及以上的高溫輕質(zhì)材料。

硅酸鋁保溫棉

硅酸鋁保溫棉是將鋁礬土熔融，用噴吹法或離心法制成的一種保溫耐火材料。硅酸鋁保溫棉根據(jù)耐火材料的原料不同分為低溫、中溫、高溫三種保溫耐火材料，一般的使用溫度不宜超過1400℃。

硅酸鋁耐火纖維毯

以硅酸鋁耐火纖維為原料，采用干法針刺工藝制成的耐火纖維制品。用干法連續(xù)甩絲成纖，針刺制毯，是當(dāng)代先進(jìn)的生產(chǎn)工藝。耐火纖維毯不僅柔軟富有彈性，抗拉強(qiáng)度高，而且具有優(yōu)良的加工性能和施工性能。硅酸鋁耐火纖維毯主要用來代替?zhèn)鹘y(tǒng)的重質(zhì)、輕質(zhì)耐火材料作高溫工業(yè)爐內(nèi)村或包覆高溫管道絕熱等，一般可將爐壁厚度減少到原來的1/2，爐壁質(zhì)量可減少到原來的1/5-1/10。不需要烘爐，可采用預(yù)制方法筑爐，縮短了筑爐時(shí)間，節(jié)能效果好。

各種硅酸鋁噴吹纖維毯，由噴吹成纖工藝生產(chǎn)的普通型、高純型、高鋁型、含鋯型硅酸鋁纖維棉經(jīng)針刺、熱定型、縱橫切、打卷等工序制成。各種針刺毯除具有對(duì)應(yīng)品種散狀硅酸鋁纖維棉相同的優(yōu)良性能外，并具有優(yōu)良的抗拉強(qiáng)度。針刺毯質(zhì)地均勻，表面平整。

粘土保溫磚

以耐火黏土為主要原料制成的Al2O3含量30%-48%的隔熱耐火制品5采用耐火黏土、漂珠、耐火黏土熟料作原料，摻加結(jié)合劑和鋸木屑經(jīng)配合、混合、成型、干燥、燒成，可制得體積密度0.3~1.5g/cm3的產(chǎn)品，生產(chǎn)量占保溫磚一半以上。粘土保溫磚應(yīng)用范圍廣泛，多用在熱工設(shè)備和工業(yè)窯爐的隔熱層，可用于無強(qiáng)烈高溫熔融物料侵蝕及沖刷作用的部位，有的與火焰直接接觸的表面涂上一層耐火涂層，減輕被爐渣和爐氣煙塵沖刷，減少損毀，制品的工作溫度不超過重?zé)�線變化的試驗(yàn)溫度。粘土保溫磚屬于多氣孔類的一種輕質(zhì)保溫材料。這種材料氣孔率在30%〜50%，其保溫性差，但機(jī)械強(qiáng)度和抗蝕性能較好。

高鋁聚輕磚

也稱為高鋁聚輕球磚是以特種高爐料為主要原料，輔以適當(dāng)?shù)耐饧觿┎捎镁圯p燒失法生產(chǎn)。制品具有強(qiáng)度高，熱穩(wěn)定性好，重?zé)�纖變化小，導(dǎo)熱系數(shù)小等特點(diǎn)。聚輕高鋁磚價(jià)格在~1850元一噸，根據(jù)鋁含量的差異價(jià)錢也不同，此為市場(chǎng)參考價(jià)格，具體價(jià)格需與耐火磚生產(chǎn)廠家協(xié)商后決定。聚輕高鋁磚的AL2O3含量60%以上，耐火溫度1600度，比重0.4-1.35g/cm3, 氣孔率0.66-0.73%　耐壓強(qiáng)度1-8MPA。

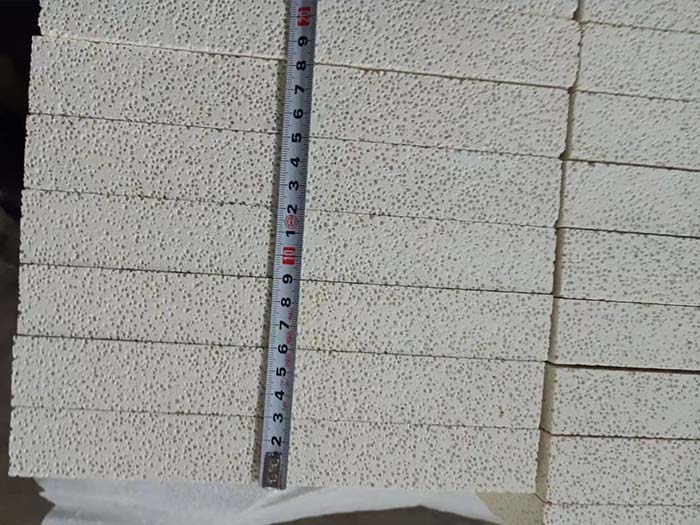

JM系列莫來石聚輕保溫磚

莫來石聚輕磚標(biāo)準(zhǔn)規(guī)格尺寸為230*114*65mm,體積密度一般在0.6-1.2g/cm3,使用溫度1300度-1550度。異型尺寸可來圖訂做。按照使用溫度分為JM-23，JM-26，JM-28、JM-30這幾種型號(hào)。此類產(chǎn)品可直接接觸火焰，具有耐高溫、輕度高、導(dǎo)熱系數(shù)小、節(jié)能效果比較理想等特點(diǎn)。

輕質(zhì)硅磚

硅質(zhì)隔熱耐火磚通常稱為輕質(zhì)硅磚，制造時(shí)主要采用細(xì)碎的硅石做原料，其臨界粒度通常不超過1mm，而其中小于0.5mm的顆粒不少于90%。在制造輕質(zhì)硅磚的泥料中，一般摻入35-45%無煙煤或30%左右的焦炭作為可燃加入物，其粒度小于1mm。泥料中的結(jié)合劑、礦化劑的選擇和加入量基本上與制造硅磚相同。

輕質(zhì)硅磚的耐火度與成分相同的普通硅磚相差不大，何由于氣孔很多，故耐壓強(qiáng)度、抗渣性、抗腐性等都不如普通硅磚。輕質(zhì)硅磚的使用溫度不超過1550℃，不與高溫熔融物料直接接觸，不直接受到侵蝕性氣體作用。

氧化鋁空心球磚

采用氧化鋁空心球和氧化鋁粉為主要原料，結(jié)合其他的結(jié)合劑，經(jīng)過1750度高溫?zé)�制而成；Al2O3含量高于90％。屬于高溫材料節(jié)能保溫材料的一種，在各種氣氛下使用都非常穩(wěn)定。特別是于在高溫窯爐上應(yīng)用。空心球可用于做高溫耐火、高溫隔熱填料，高溫耐火混凝土輕質(zhì)集料，高溫澆注料等。空心球磚可用于高溫倒焰窯、梭式窯、鉬絲爐、鎢棒爐、感應(yīng)爐、氮化爐等。對(duì)于減輕爐體重量，改造結(jié)構(gòu)、節(jié)約材料、節(jié)省能源，均會(huì)取得明顯效果

 氧化鋯空心球磚

一種可以在1800-2400℃的高溫節(jié)能型輕質(zhì)特種耐火材料。由于這種制品的熱導(dǎo)率為0.3-0.4WW/m.k(350±25℃）-1，在各種高溫電爐、鋁絲爐、鎢棒爐上不僅做隔熱爐襯材料，還可以直接做工作層的爐襯材料。
