玻璃熔窯是浮法玻璃生產(chǎn)線的心臟，它的使用壽命主要取決于熔窯池壁、大碹、蓄熱室的侵蝕和燒損程度，正確使用窯爐以及關(guān)鍵部位的維護保養(yǎng)是延長窯爐使用壽命、延長全線設(shè)備使用周期、提高經(jīng)濟效益的根本。本文根據(jù)某太陽能超白浮法玻璃窯爐（下文簡稱A窯爐）的實例，介紹玻璃熔窯后期的維護與使用。該窯爐經(jīng)8年多的運行，池底、池壁、大碹、格子體等部位嚴重?zé)龘p，針對不同部位采取了不同的技術(shù)措施，改善了侵蝕狀況，延長了該窯爐的使用壽命，為企業(yè)在延長窯爐使用壽命方面提供了寶貴的經(jīng)驗。

1、技術(shù)措施

·池壁磚貼補

國內(nèi)熔窯冷修的主要原因是池壁出現(xiàn)了嚴重?zé)龘p，因此,維護好熔窯池壁是延長窯齡的關(guān)鍵。A窯爐設(shè)計壽命為8年,至2019年5月,已運行7年9個月,接近窯爐設(shè)計壽命,檢測了加料端至后山墻池壁的厚度,發(fā)現(xiàn)兩側(cè)3#~5#小爐池壁侵蝕嚴重,薄處厚度僅有34mm。之前已對A窯爐池壁貼補過2次,計劃進行第3次池壁磚貼補。根據(jù)所備貼補磚情況,貼補厚度為75mm,高度為700mm,即為400mm+300mm(上下兩層),使用140mm寬槽鋼支承,這樣還可為第四層貼補留有余地。具體方案如圖1所示。

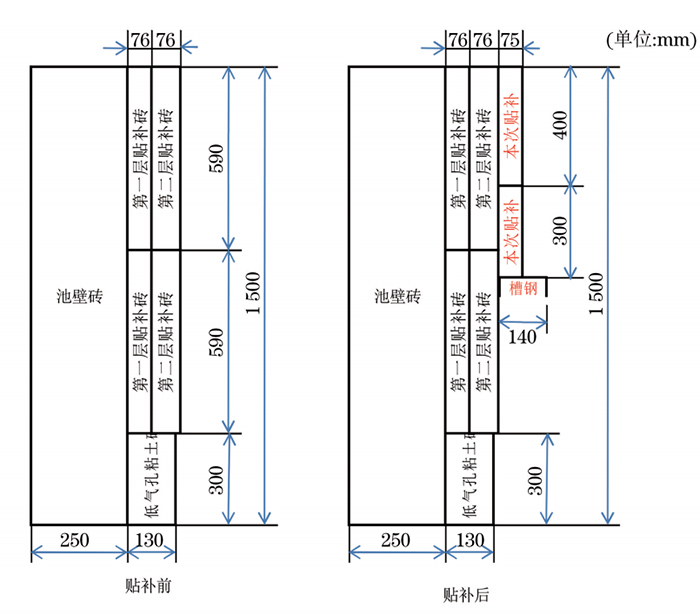

圖1 浮法玻璃窯爐側(cè)墻磚帖補前后示意圖

池壁磚貼補后,在達到窯爐設(shè)計壽命后又延長運行半年以上,未發(fā)現(xiàn)池壁發(fā)紅現(xiàn)象。根據(jù)推算,在加強風(fēng)冷卻的情況下,再延長運行1年后,再進行第4次池壁磚貼補,仍可以確保池爐池壁的健康運行。

·陶瓷焊補

陶瓷作為熱修材料可粘連在耐火材料受損區(qū)域，熔融過程會產(chǎn)生放熱反應(yīng)溫度能達到2200℃，所以可使用陶瓷材料對二氧化硅、氧化鋁、AZS和氧化鎂耐火材料進行修補，焊補過程無需停窯,對生產(chǎn)的影響比較小。A窯爐定期邀請?zhí)沾珊秆a廠家對L吊墻、大碹、胸墻、蓄熱室等耐火材料侵蝕嚴重部位進行診斷，并作陶瓷焊補。A窯爐運行6年時對投料口L吊墻進行了焊補；運行7年1個月時對熔窯南側(cè)1#、5#小爐蓄熱室碹頂及碹腳、北側(cè)1#小爐碹及碹腳和熔化池頭節(jié)大碹、投料口L吊墻進行了焊補；運行8年3個月時對L吊墻鼻區(qū)、北側(cè)1#小爐蓄熱室碹頂、南側(cè)3#小爐蓄熱室碹腳、南側(cè)4#小爐蓄熱室碹腳及隔墻、南側(cè)5#小爐后平碹進行了焊補。焊補后燒蝕部位得到修復(fù)，“鼠洞”得以修補，焊補前后照片見圖2和圖3。

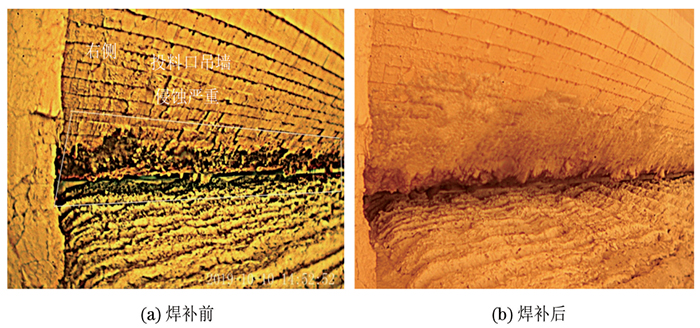

圖2 L吊墻南部焊補前后照片

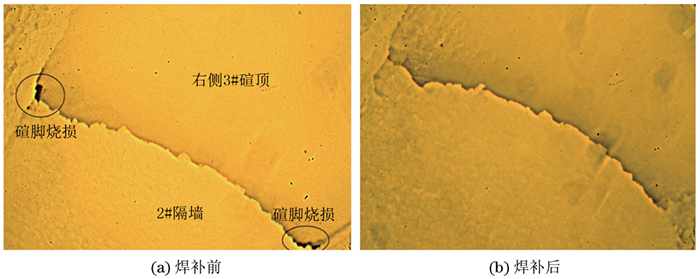

圖3 南3#蓄熱室碹角焊補前后照片

·格子體疏通

窯爐后期格子孔積渣速度快，堵塞嚴重，有局部倒塌現(xiàn)象，不僅影響到火焰控制的穩(wěn)定，而且可能因操作不慎出現(xiàn)事態(tài)惡化，導(dǎo)致提前冷修。采用高溫熔融與人工疏通法相結(jié)合的措施疏通格子體，以保證窯爐后期格子體內(nèi)的氣流暢通。A窯爐運行至后期，基本上每6個月就要對堵塞嚴重的蓄熱室格子體進行疏通（疏通前后格子體倒影如圖4所示）。除加強點檢對發(fā)現(xiàn)的碹頂“鼠洞”、碹碴燒穿部位及時修補外，需制定合理的蓄熱室疏通時間及方法，以保證蓄熱室正常運行。

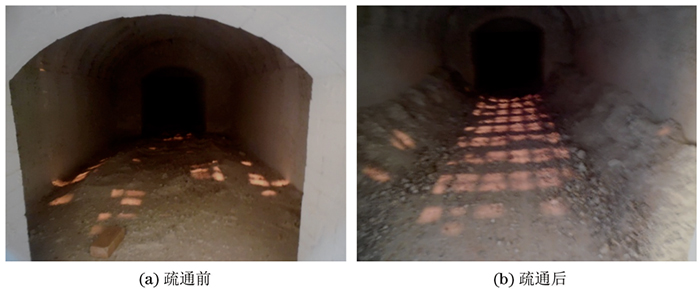

圖4 格子體疏通前后對比

·安裝監(jiān)控設(shè)備

實時監(jiān)控系統(tǒng)窯爐運行至后期，先后在熔化池加料端池底三個軸線、熔化池大碹四角、小爐下方走道東側(cè)安裝了9個監(jiān)控攝像頭，分別監(jiān)控池底玻璃液滲漏、碹頂燒穿、池壁漏料等處的隱患。當(dāng)班人員在中控室通過對窯爐碹頂、池底、小爐池壁等部位監(jiān)視察看，可以及早發(fā)現(xiàn)隱患。

圖5 監(jiān)控攝像頭及中控室畫面

·熱電阻報警監(jiān)控系統(tǒng)

對熔化池的6對小爐、澄清部、卡脖和冷卻部等處池壁安裝了18根熱電阻，設(shè)置溫度報警限，中控室監(jiān)控人員可根據(jù)溫度變化情況及時到現(xiàn)場確認池壁運行狀況。

·紅外測溫儀

對1#小爐澄清部池底安裝了11根紅外測溫儀，實行實時溫度監(jiān)控，監(jiān)控人員可對比溫度曲線跟蹤耐火磚的侵蝕狀況，以便提前采取維護措施。A窯爐運行8年4個月時，澄清部卡脖拐角磚處池壁發(fā)生輕微滲料，熱電阻溫度監(jiān)控要馬上警示，當(dāng)班操作人員及時對滲料部位進行了處理，避免了窯爐滲料的惡化，為搶修贏得了寶貴的時間。

·增加鼓泡器冷卻系統(tǒng)

由于鼓泡器長時間的運行，鼓泡管內(nèi)壁銹蝕嚴重，個別鼓泡管的回水溫度超過限值，降低冷卻水塔循環(huán)水的溫度不能從根本上消除此鼓泡器被燒穿的隱患。A窯爐運行8年6個月時，3#鼓泡管被燒穿，在下拉抽出該鼓泡管時，有少量玻璃液沿著鼓泡磚流出，隨即停止該操作，將鼓泡管重新插入鼓泡磚內(nèi)。分析認為A窯爐長期生產(chǎn)超白玻璃，池底侵蝕嚴重，停爐前無法判斷池底磚的厚度。為了安全增加了鼓泡器冷卻風(fēng)系統(tǒng)（見圖6），以防玻璃液外流造成事故。

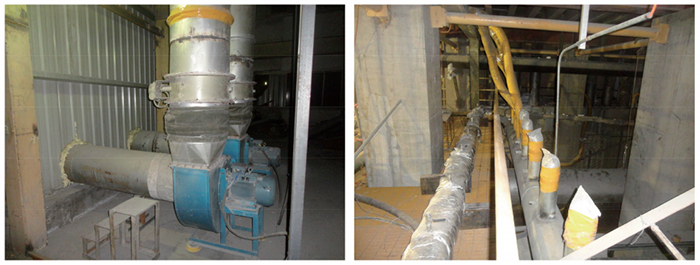

圖6 新增鼓泡器冷卻風(fēng)系統(tǒng)

2、結(jié)語

窯爐維護需要根據(jù)窯爐類型、不同部位的損壞程度制定不同的措施。本文中的超白浮法玻璃窯爐通過池壁磚貼補、窯爐陶瓷焊補、蓄熱室格子體疏通、安防監(jiān)控設(shè)備的安裝、增加鼓泡器冷卻系統(tǒng)等措施，保證了超設(shè)計壽命的窯爐健康運行,為企業(yè)節(jié)約了成本。
