硅質隔熱耐火磚：

硅質隔熱耐火磚是以硅石為主要原料制成的SiO2含量不小于91%的隔熱耐火制品。主要礦物組成為磷石英、方石英。適用于焦爐、熱風爐、玻璃熔窯和炭素煅爐等工業(yè)爐。

硅隔熱耐火磚的礦物組成為：磷石英78%～86%，方石英13%～15%，石英4%～7%。體積密度為0．9～1．19 g/cm3，耐壓強度2．0～5．9MPa，熱導率為0．35～0．42W·(m·K)。它具有優(yōu)良的耐火性能，荷重軟化溫度接近致密硅磚達1620℃，僅有很小的殘余膨脹，并且其熱穩(wěn)定性比致密硅磚好。

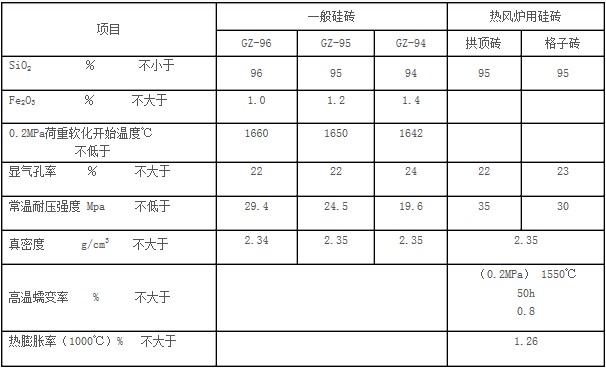

在中國冶標（YB/T386-1994）將硅質隔熱磚按照體積密度分為了4個牌號其中理化指標、尺寸偏差及外觀以以下為基準：

耐火材料出現(xiàn)開裂、脫落、易磨損怎么辦？榮盛耐材從根源挖掘，分析出真正的原因，讓窯爐壽命運行更長！13937170928 鄭州榮盛窯爐耐火材料有限公司從事耐材生產(chǎn)、研發(fā)服務多年，歡迎廣大新老朋友技術交流。
