輕質(zhì)保溫磚是耐火磚產(chǎn)品里的一種，它和重質(zhì)保溫磚相比所起到的作用主要是隔熱和保溫。我們在輕質(zhì)保溫磚這種 產(chǎn)品類型中添加了氧化鋁配比，是輕質(zhì)保溫磚的性能更加優(yōu)越，下面就讓我們來認識氧化鋁輕質(zhì)保溫磚。

　　氧化鋁輕質(zhì)保溫磚又稱輕質(zhì)高鋁磚。氧化鋁含量在48%以上、主要由莫來石和玻璃相或剛玉共同組成的輕質(zhì)耐火材 料。輕質(zhì)高鋁磚的體積密度0.4～1.35g/cm3。氣孔率66%～73%，耐壓強度1～8MPa�？篃嵴鹦阅茌^好。國標磚的尺 寸是230*114*65mm。

　　輕質(zhì)高鋁磚通常采用高鋁礬土熟料加少量黏土，經(jīng)磨細后用氣體發(fā)生法或泡沫法以泥漿形式澆注、成形，經(jīng)1300～ 1500℃燒成。有時也可用工業(yè)氧化鋁代替部分礬土熟料。

　　輕質(zhì)高鋁磚多用于砌筑窯爐的內(nèi)襯和隔熱層，以及無強烈高溫熔融物料侵蝕及沖刷作用的部位。直接與火焰接觸時 ，表面接觸溫度不得高于1350℃。

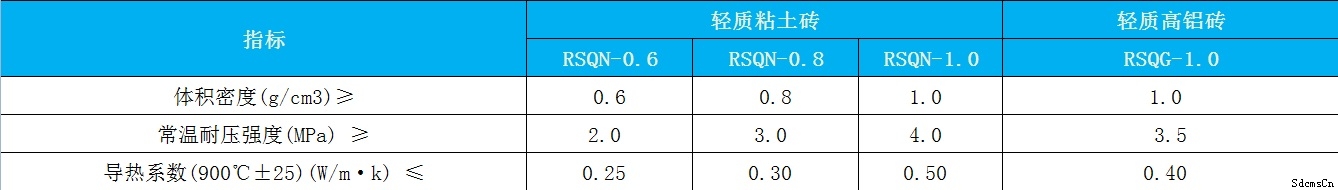

　　輕質(zhì)高鋁磚理化指標：

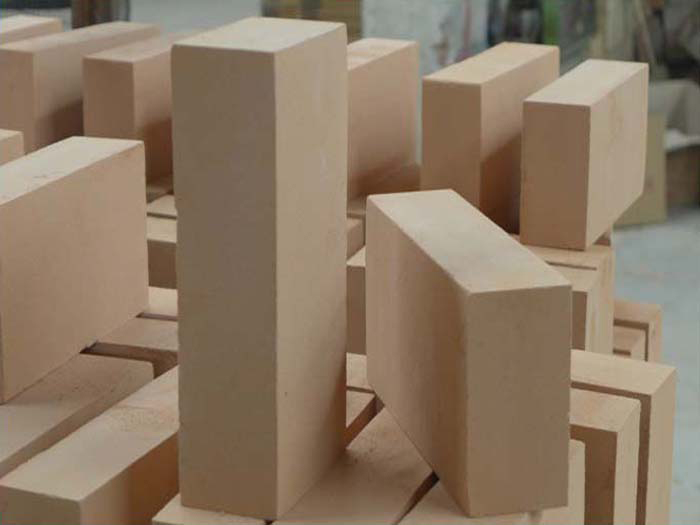

　　輕質(zhì)高鋁磚和重質(zhì)高鋁磚的區(qū)別：

　　輕質(zhì)高鋁磚主要的作用是用來保溫、減少熱量的流失；而重質(zhì)高鋁磚主要是用來經(jīng)受火焰的炙烤。常規(guī)輕質(zhì)高鋁磚 一般不會直接接觸火焰使用，而重質(zhì)高鋁磚一般直接接觸火焰。

　　主要區(qū)別有以下三點：

　　1、保溫性能。輕質(zhì)高鋁磚的導(dǎo)熱系數(shù)一般在0.2-0.4（平均溫度350±25℃）w/m.k，而重質(zhì)高鋁磚的導(dǎo)熱系數(shù)在1.0（ 平均溫度350±25℃）w/m.k以上，由此可得出輕質(zhì)高鋁磚的保溫性能要比重質(zhì)高鋁磚的保溫性能好的多。

　　2、耐火度。輕質(zhì)高鋁磚的耐火度一般在1400度以下，而重質(zhì)高鋁磚的耐火度在1400度以上。

　　3、密度。輕質(zhì)高鋁磚一般都是輕質(zhì)保溫材料，密度一般在0.8-1.0g/cm3，而重質(zhì)高鋁磚的密度基本都在2.0g/cm3 以上。

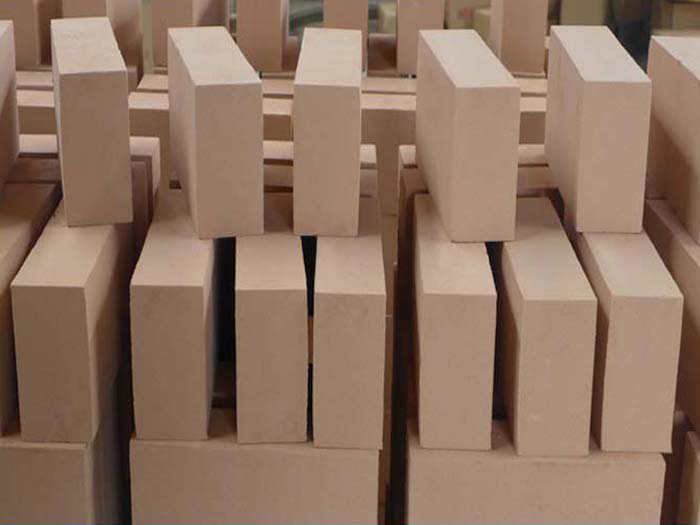

　　氧化鋁輕質(zhì)保溫磚和重質(zhì)高鋁磚使用方向不同，充分利用在窯爐的不同環(huán)節(jié)。因此，我們要合理的選擇高鋁質(zhì)耐火 磚系列產(chǎn)品，避免使用錯誤而造成損失。
