莫來石是Al2O3—SiO2二元系統中穩定的二元礦物相。其化學組成為3Al2O3?2SiO2（簡寫為A3S2），理論的鋁氧化物與硅氧化物的質量比為71.88：28.12。莫來石的熔點高，強度大，熱膨脹系數小，抗化學腐蝕能力強。

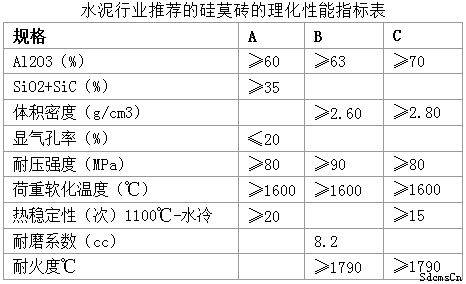

　　水泥行業用莫來石質耐火材料的性能要求

　　用純莫來石制成的耐火磚用于回轉窯的過渡帶，表現出很高的荷重軟化溫度，較高的高溫強度，膨脹系數小，熱震穩定性好，抗化學腐蝕能力強等一系列良好的使用性能。

　　由于其掛窯皮性能不佳，用于燒成帶效果不理想。

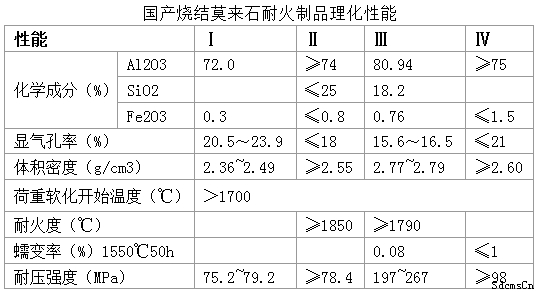

　　工業用的莫來石均是人工合成的。按熱加工方法分為少結合成莫來石和電熔合成莫來石。
