高鋁保溫磚又稱高鋁隔熱磚。高鋁保溫磚成分主要由莫來石和玻璃相或剛玉共同組成的輕質耐火材料。體積密度0.4～1.35g/cm3。氣孔率66%～73%，耐壓強度1～8MPa。抗熱震性能較好。高鋁保溫磚成分表榮盛耐材為您介紹。高鋁保溫磚氧化鋁含量在48%，鋁含量越高的產品性能越好。

　　高鋁保溫磚通常采用高鋁礬土熟料加少量黏土，經磨細后用氣體發生法或泡沫法以泥漿形式澆注、成形，經1300～1500℃燒成。有時也可用工業氧化鋁代替部分礬土熟料。用于砌筑窯爐的內襯和隔熱層，以及無強烈高溫熔融物料侵蝕及沖刷作用的部位。直接與火焰接觸時，表面接觸溫度不得高于1350℃。輕質高鋁磚屬普通中檔隔熱耐火磚，但目前一般作為工作層第二層的輕質隔熱材料。其體積密度0.4～1.35g/cm3。氣孔率66%～73%，耐壓強度1～8MPa。抗熱震性能較好。

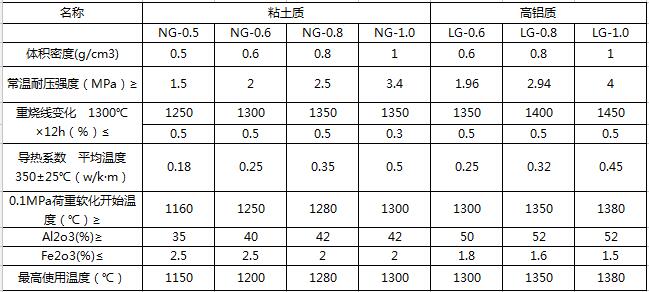

　　高鋁保溫磚成分表參考理化指標如下所示：

　　高鋁保溫磚的特性如下所示：

　　1.保溫、隔熱：由于加氣混凝土在制造過程中，內部形成了微小的氣孔，這些氣孔在材料中形成空氣層，大大提高了保溫隔熱效果，使加氣混凝土的導熱系數為0.11-0.16W/MK.保溫效果是粘土磚的5倍，普通混凝土的10倍。

　　2.重量輕：輕質磚其絕干容量僅為500-700Kg/m*3，是普通混凝土的1/4，粘土的1/3，空心塊的1/2，由于其容重比水小，俗稱浮在水面上的加氣混凝土，在建筑中使用該產品，可以減輕建筑物的自重，大幅度降低建筑物的綜合造價。

　　3.抗震：同樣的建筑結構使用輕質耐火磚比粘土磚提高個抗震級別。

　　4.環保：制造、運輸、使用過程無污染，保護耕地，節能降耗，屬綠色環保建材。

　　鄭州榮盛耐材有限公司生產銷售耐火材料多年，多年的經驗使得我們更加專業，如果您對高鋁保溫磚有需求或是對高鋁保溫磚成分表有疑問，歡迎致電榮盛耐材，我們將會為您提供高品質的耐火材料和貼心的服務。
