由于每種型號的電熔鋯剛玉磚的組成成分有差別，所以電熔鋯剛玉磚熱導率也不盡相同。具體的電熔鋯剛玉磚熱導率應咨詢生產廠家。

      電熔鋯剛玉磚又稱AZS電熔鋯剛玉磚，英文縮寫是AZS，是按Al2O3-Zr02-Sio2三元系相圖的三個化學成分，依其含量多少順序排列的，Al2O3 取A，Zr02取Z，Sio2取S，國家標準采用這個縮寫。

      電熔鋯剛玉磚是用純凈的氧化鋁粉與含氧化鋯65%、二氧化硅34%左右的鋯英砂在電熔爐熔內化后注入模型內冷卻而形成的的白色固體，其巖相結構由剛玉與鋯斜石的共析體和玻璃相組成，從相學上講是剛玉相和鋯斜石相的共析體，玻璃相充填于它們的結晶之間。

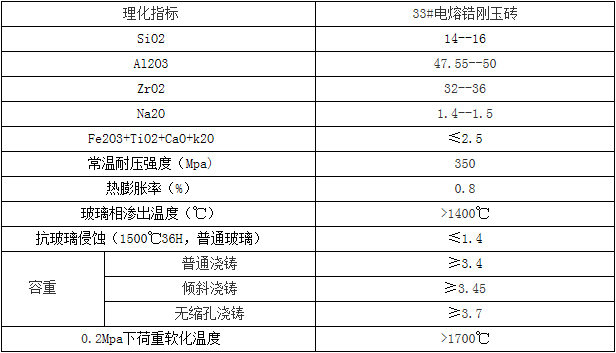

      理化指標





      電熔鑄磚制造工藝將精選的鋯英石砂和工業氧化鋁粉按1:1配合，外加少量NaZO(以碳酸鈉的 形式加入)、B20:(以硼酸或硼砂的形式加入)熔劑，混合均勻，經1800~1900℃熔化后澆鑄成型，可制得33%的熔鑄磚。在此基礎上，采用部分脫硅鋯英石砂作原料，可制得含ZrO236%~41%的熔鑄磚。 鋯剛玉磚利用工業氧化鋁粉和精選鋯英石砂為原料，制成的ZrOZ含量為 33%~45%的耐火制品。

      在操作上采用在電熔磚生產廠家直接進行預排,并進一步精加工,在確保每一塊磚的尺寸滿足要求(誤差≤±1mm)的同時,每一環都能精密貼合,平滑過渡,同時要求每一環的磚都要與其列邊垂直(下圖中a邊方向與b邊垂直),保證在砌筑時不跑邊,減少磚縫。在預排驗收后,將磚進行編號包裝運回。采用干砌的方法,不需要其他粘結劑。

      AZS耐火磚即電熔鋯剛玉磚的澆鑄方式為普通澆鑄、傾斜澆鑄、無縮孔澆鑄和準無縮孔澆鑄。AZS產品的不同澆鑄方式可滿足陶瓷熔塊窯爐、泡花堿窯爐、玻璃窯爐各種部位的使用要求。它具有耐沖刷，抗腐蝕，使用壽命長的特點。

      感謝您關注我們的產品,若您希望獲得進一步的了解，如電熔鋯剛玉磚熱導率等更多信息，歡迎您隨時聯絡我們，誠邀為您提供滿意的服務!
