轉爐是以鐵水和廢鋼為原料,經過造渣、吹氧等脫除碳,以煉得符合要求的鋼水。它的冶煉鋼種不同,爐襯的使用壽命不一樣。如果爐子大,只冶煉碳鋼,則冶煉溫度較低,渣的成分也比較恒定。因此,使用壽命較高。而如果又有脫磷等,使用壽命就下降很多。

　　
　　近年來,轉爐冶煉技術也得到了很大的發展,特別是轉爐復吹工藝技術的發展,即在轉爐爐底安置供氣磚,通過供氣磚向爐內吹氮氣、二氧化碳、氬氣或氧氣,強化了熔池攪拌,改進了冶煉反應,這樣縮短了煉鋼時間,提高了鋼水質量和降低了煉鋼成本。但是復吹也加速了對爐襯耐火材料的侵蝕。
　　

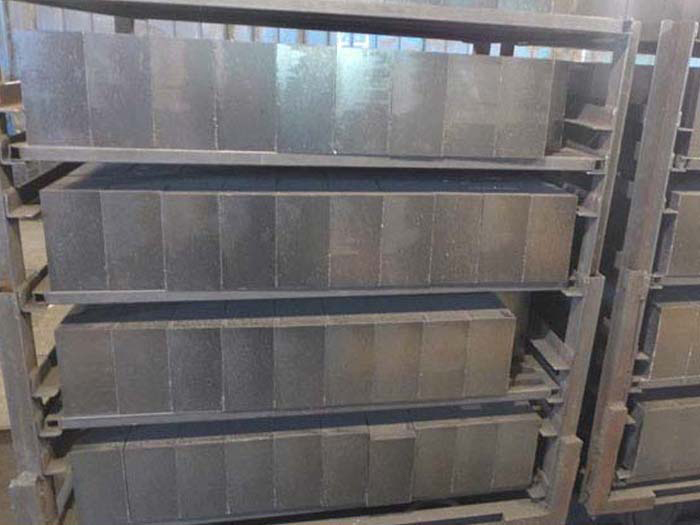

　　鎂炭磚在轉爐煉鋼的應用
　　爐底、爐帽：MT-148B鎂炭磚；
　　爐帽、出鋼口：MT-14A鎂炭磚；
　　爐身、耳軸、熔池：MT-18A鎂炭磚；
　　出鋼口：MT-lOA鎂炭磚；
　　供氣磚：GQ-1鎂炭磚；
　　中間層：ML-87鎂磚；
　　
　　轉爐各部位受到不同條件的侵蝕。在爐帽,以爐渣侵蝕,氣流沖刷即鎂炭磚的氧化和清理爐帽時的機械損傷為主,因此爐帽應該使用高抗氧化和髙強的鎂炭磚為好。對于轉爐耳軸區,受到爐渣的嚴重侵蝕,氣流沖刷和氧化,并且受到機械應力作用,特別不易修補,因此應該選擇碳含量為16-18%的高強耐侵蝕鎂炭磚，對于渣線,主要受到爐渣的侵蝕,所以選用高品質高抗侵蝕的鎂炭磚。
　　
　　對于裝料側,除了受到鋼和渣的侵蝕外,還受到裝鐵水和廢鋼原料時的沖擊和沖刷,并且這是非常嚴重的,因此該區域用高抗侵蝕和抗熱震的高強鎂炭磚。
　　
　　出鋼口受到氧化、渣蝕、溫度急變、鋼水沖刷等作用,因此用高強、高抗氧化的鎂炭磚。要提高轉爐的使用壽命,爐襯耐火材料是影響使用壽命的一個重要因素,但是,操作條件是更重要的因素,良好的使用條件是爐襯高壽命的基礎。
