隔熱耐火磚有哪些？

常用隔熱耐火磚有哪些？隔熱耐火磚因使用溫度和保溫隔熱的特性在冶金、電力、化工、陶瓷、有色金屬等行業窯爐中應用廣泛。采購商在采用隔熱耐火磚時對材質可能有所疑惑，下面小編為您介紹下常用的隔熱耐火磚。

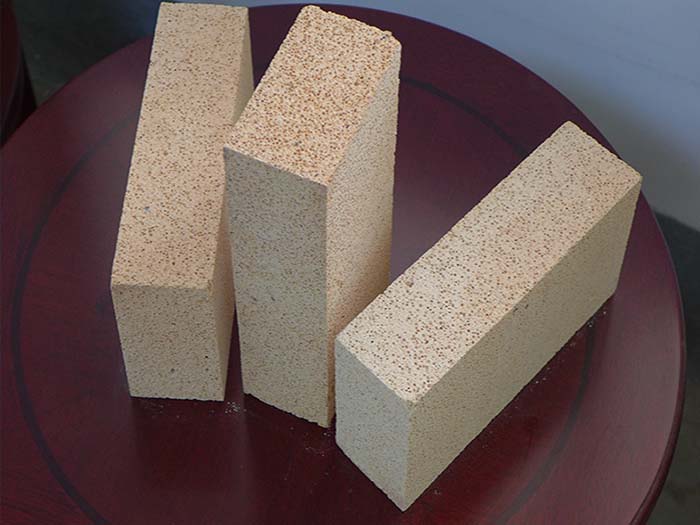

隔熱耐火磚，亦即輕質保溫磚，主要包括高鋁質隔熱耐火磚、粘土質隔熱耐火磚、高溫莫來石隔熱耐火磚三種，根據使用溫度和材質不同，用途也略有差異。高鋁質隔熱耐火磚按比重分為0.5、0.6、0.7、0.8、1.0、1.2等六種，Al2O3含量在48%以上，使用溫度達到1400~1500℃。

粘土質隔熱耐火磚按照比重分為0.4、0.6、0.8、1.0、1.1、1.2、1.3等七種，使用溫度在1200℃左右。高溫莫來隔熱耐火磚按比重分為0.8、1.0、1.2三種，使用溫度在1400~1600℃左右。您可以根據您的需求和使用溫度來選擇合適的材質。

輕質隔熱耐火磚的種類很多，可按不同方法分類。

①按使用溫度分為低溫型小于900℃)，如硅藻土磚、珍珠巖磚；中溫型(1000～1200℃)，如蛭石、硅酸鈣、輕質粘土磚、硅酸鋁纖維；高溫型(>1200℃以上)，如輕質高鋁磚、氧化鋁空心球。

②按體積密度分為次輕質(1.o0～1.39／cm3)；輕質(0.4.～1.Og／cm3)和超輕質(0.49／cm3以下)。

③按生產方法分為加入可燃物質法、泡沫法和化學法。

④按形態分為纖維狀、多孔狀和顆粒狀。

⑤按質地分為天然的和人造的。

隔熱耐火磚使用溫度范圍及主要特點如下。

硅藻土磚 <900 以天然多孔原料制造，熱導率小，隔熱性能好

輕質粘土磚 900～1100 多用可燃物質法制造.應用較廣泛

輕質高鋁磚 1100～1250 可直接接觸火焰，應用廣泛

堇青石磚 1300 熱膨脹小，耐剝落性能好

輕質剛玉磚 ≥1600 氧化鋁含量高，主成分為a—Al2O3，可在還原氣氛下應用

輕質硅磚 1220～1550 荷重軟化點高，熱穩定性好

鈣長石磚 1200～1300 主成分為CaO·Al2O3·2SiO2，體積密度小，耐崩裂性能好

泡沫氧化鋁磚 1350～i500 泡沫法，用于窯爐高溫隔熱

隔熱耐火磚為什么能隔熱？

隔熱耐火磚是具有規則外形的隔熱保溫制品。屬于輕質保溫耐火材料。這類材料的共同特點是體積密度小，容重輕，導熱系數低。但強度較低，高溫重燒收縮較大。隔熱耐火磚分類通常分為三種：普通隔熱耐火磚，使用溫度在1000℃以下，主要有硅藻土磚、膨脹蟶石磚、膨脹珍珠巖磚等，多用作熱工設備的隔熱層。耐火隔熱耐火磚，使用溫度在1000～1500℃之間，主要有輕質黏土、輕質硅磚、輕質高鋁等保溫磚。高溫隔熱耐火磚，使用溫度在1500℃以上，并可以直接用作高溫窯爐的爐襯，主要有輕質剛玉磚、氧化鋁空心球制品和氧化鋯空心球制品等。知道了這些我們在來告訴你隔熱的原理，空心填空隔熱耐火磚包括磚體，磚體上下表面之間開有四個通孔，四個通孔分成兩排，每排兩個，四個通孔中至少有兩個填充有保溫與隔熱填料。填料為ZL膠粉聚苯顆粒、防腐復合硅酸鋁、發泡聚氨酯或XPS保溫板。 空心填空隔熱保溫磚通過在空心體內填充填料達到增加磚體熱阻，降低傳熱系數的目的，具有隔熱保溫效果顯著，減少建筑能耗的優點，可廣泛適用于保溫、隔熱層的窯爐襯體或墻體的砌筑。

耐火材料出現開裂、脫落、易磨損怎么辦？想要徹底解決問題，需要從根源挖掘，分析出真正的原因，榮盛耐材從事耐材生產、研發服務多年，能解決高溫窯爐內襯的各種疑難問題，歡迎廣大新老朋友咨詢及技術交流。
