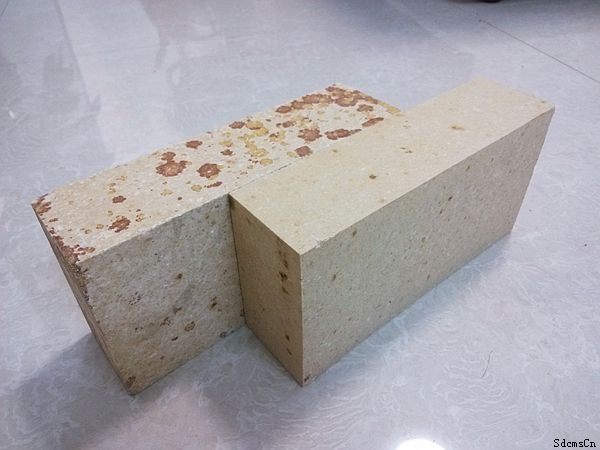

硅質隔熱耐火磚具有較高的SiO2含量和地體積密度，硅質隔熱耐火磚一般采用結晶石英巖或硅砂為原料。具有導熱率低，荷重軟化溫度高，殘余膨脹微量，重燒線變化性能優良等特性。

      硅質隔熱耐火磚一般采用結晶石英巖或硅砂為原料,配料中加人易燃物質，如焦炭、鋸末、無煙煤、炭化稻殼或以氣體發泡法形成多孔結構。硅質隔熱耐火磚為SiO2含量90%以上,體積密度小于1.2的隔熱硅質耐火制品。耐火度和荷重軟化溫度與成分相同的普通硅磚相差不大。但由于氣孔很多，故耐壓強度、抗渣性、抗腐蝕性等不如普通硅磚，而抗熱震性能卻有所提高。

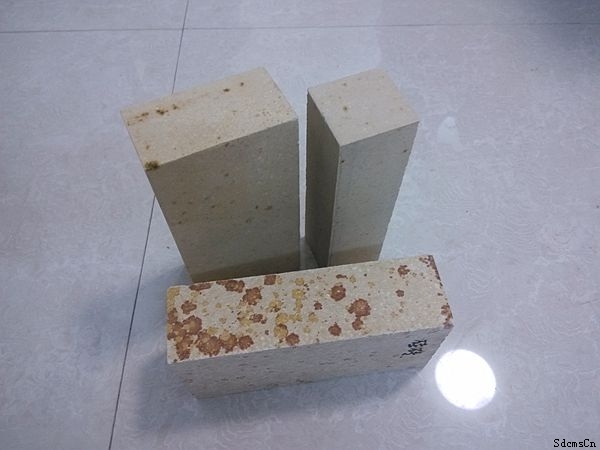

       榮盛耐材生產的硅質隔熱耐火磚具有導熱率低，荷重軟化溫度高，殘余膨脹微量，重燒線變化性能優良等特性，適用于焦爐、熱風爐、玻璃熔窯和炭素煅爐等工業爐。主要用于熱工設備的隔熱層和工作層，可用于不與熔渣接觸高溫條件下（≤1500℃）的各種高溫窯爐設備的隔熱層。 該產品適用于大型高爐的高溫熱風爐硅磚內襯的隔熱材料以及玻璃窯硅磚砌體的隔熱。


      硅隔熱耐火磚的礦物組成為：磷石英78%～86%，方石英13%～15%，石英4%～7%。體積密度為0．9～1．2 g/cm3，耐壓強度2．0～5．9MPa，熱導率為0．35～0．42W·(m·K)。

      硅質隔熱耐火磚的理化指標如下所示：

      榮盛耐材以負責任的態度贏得客戶信任，擁有一批高效節能的全自動生產設備，如果您對硅質隔熱耐火磚有需求或者疑問，歡迎咨詢榮盛耐材有限公司，我們將會為您解答。
